干式試驗變壓器的設計原理主要基于電磁感應定律
發布時間:2025-02-17 點擊量:392

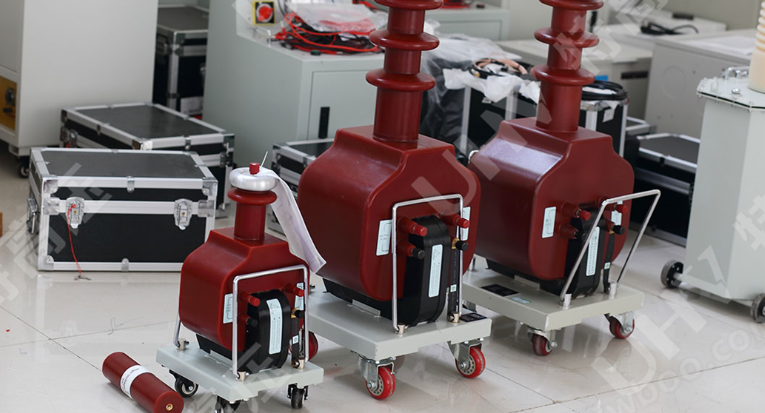

  干式試驗變壓器的設計原理主要基于電磁感應定律,利用線圈繞組環氧真空澆注及優質冷軋硅鋼卷繞的CD型鐵芯,通過自耦調壓器調節輸入電壓,從而在次級繞組中獲得所需的高壓輸出。具體來說,其設計原理如下:

  1.結構設計:

  鐵芯材料:采用優質冷軋硅鋼片,這種材料具有高磁導率和低損耗的特點,能夠有效提高變壓器的效率。同時,CD型鐵芯的設計有助于減少漏磁,進一步降低能耗。

  線圈繞制:初級繞組(低壓側)和次級繞組(高壓側)通常采用同心圓筒多層塔式結構,以便于繞制和絕緣處理。線圈之間設有油道,用于散熱和增強絕緣性能。

  絕緣處理:使用環氧樹脂等絕緣材料進行澆注或浸漬處理,以提高變壓器的絕緣強度和抗?jié)衲芰Α4送?,還可能采用多層絕緣結構來增加絕緣可靠性。

  2.工作原理:

  當交流電壓施加到初級繞組時,會在鐵芯中產生交變磁場。這個交變磁場會穿過次級繞組,根據電磁感應定律,在次級繞組中感應出同頻率的交流電壓。由于次級繞組的匝數遠多于初級繞組,因此感應出的電壓也遠高于初級電壓。

  3.干式試驗變壓器功能特性:

  輸出可調:通過自耦調壓器調節輸入電壓至試驗變壓器初級繞組(低壓),可以在次級繞組(高壓)按其與初級繞組匝數之比獲得同等倍數的輸出高壓,從零伏連續可調到額定的高值。

  直流高壓輸出:在進行直流耐壓及泄漏電流測試時,只需把高壓硅堆旋裝在高壓輸出端即可取得直流高壓,其幅值是工頻高壓值的1.414倍。
