HTFY系列串聯諧振分壓器

所屬分類：串聯諧振試驗裝置

產品時間：2022-04-25

簡要描述：串聯諧振試驗裝置產品特征:1、絕緣性能高，采用美國杜邦材料填充，特殊工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高2、測值穩定，內部采用進口油浸式電容，其性能穩定，耐壓范圍廣，采樣部分用高精度進口器件，保證測值精準

聯系我們在線咨詢

詳細說明：

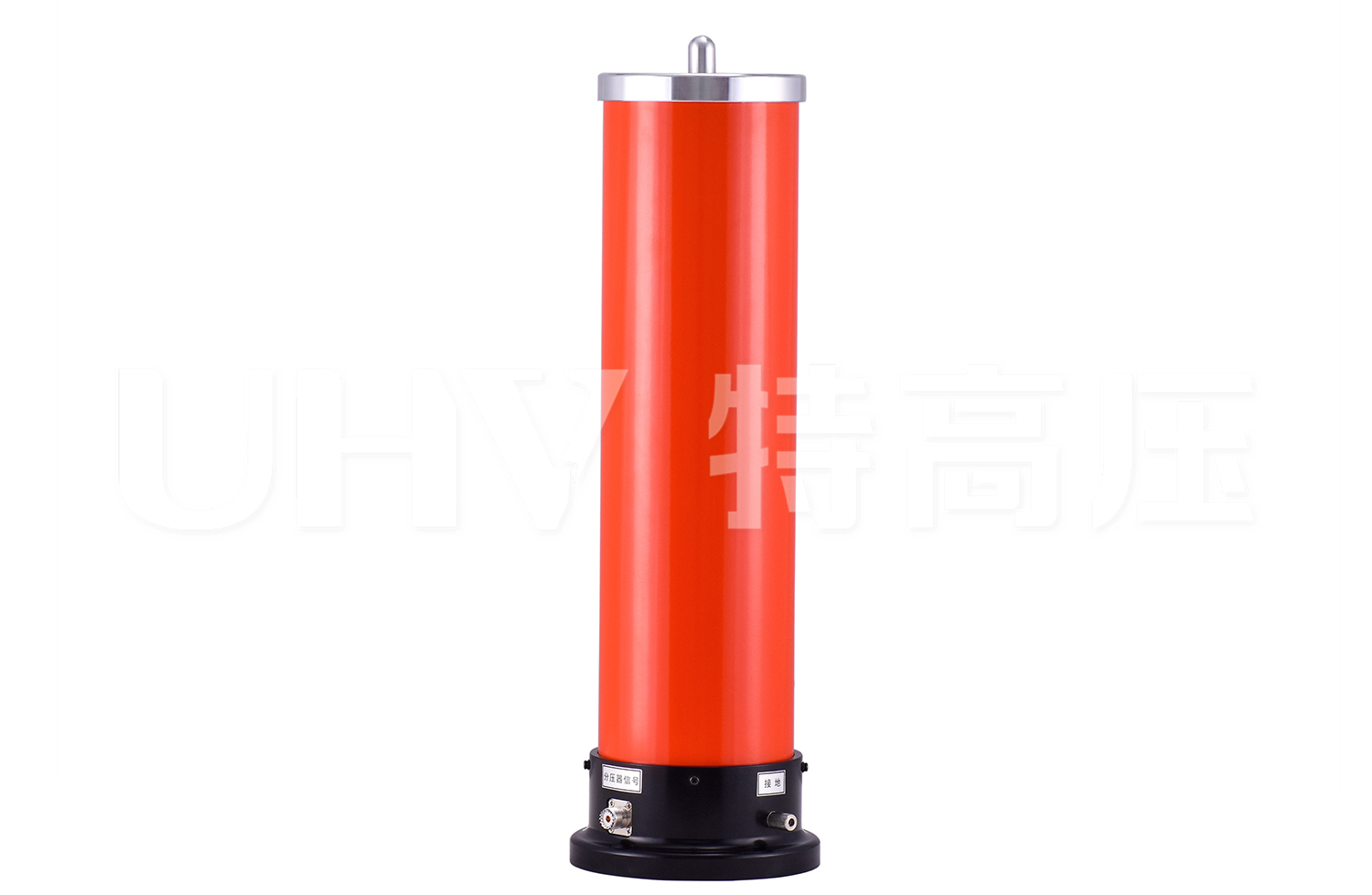

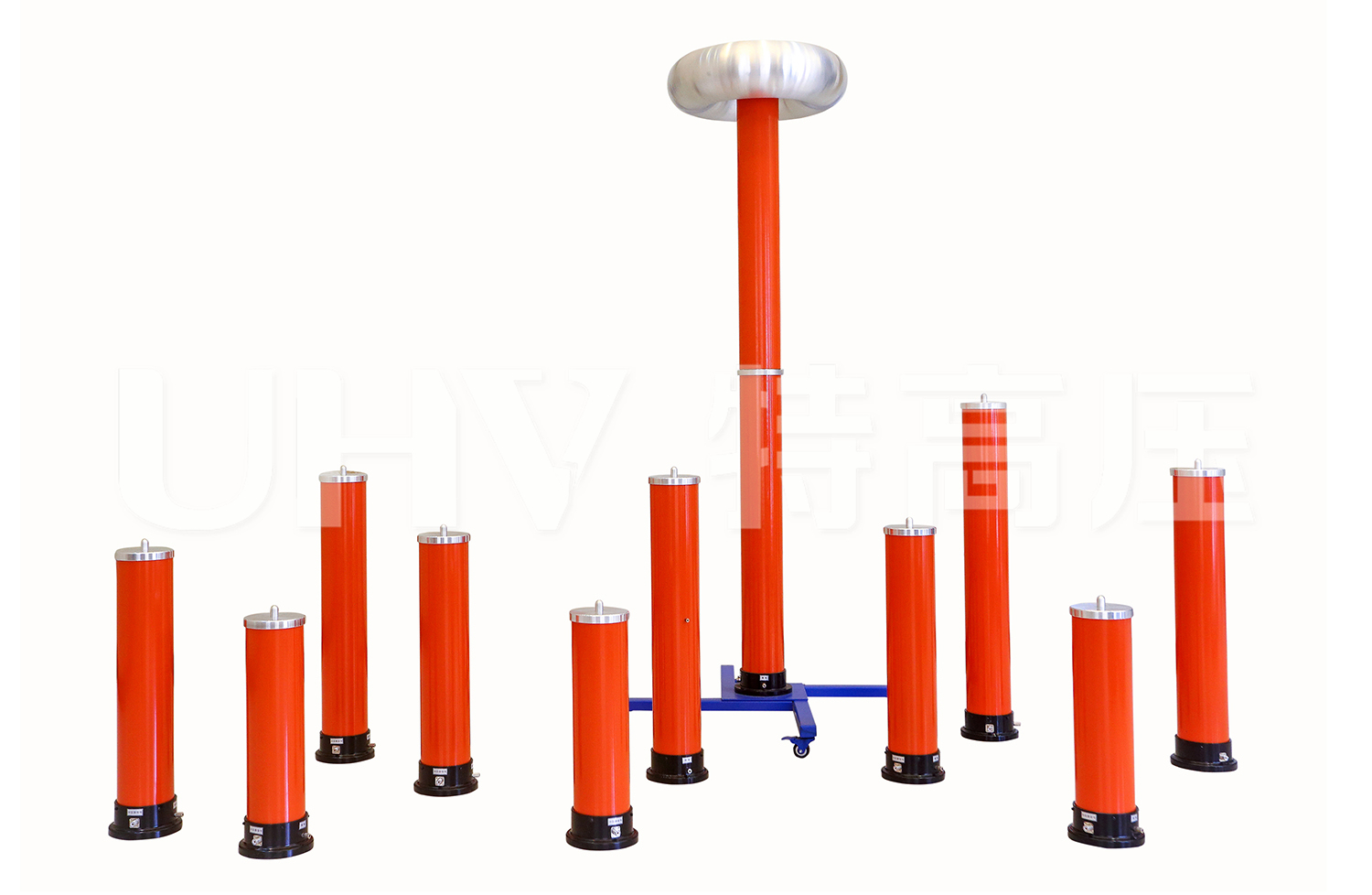

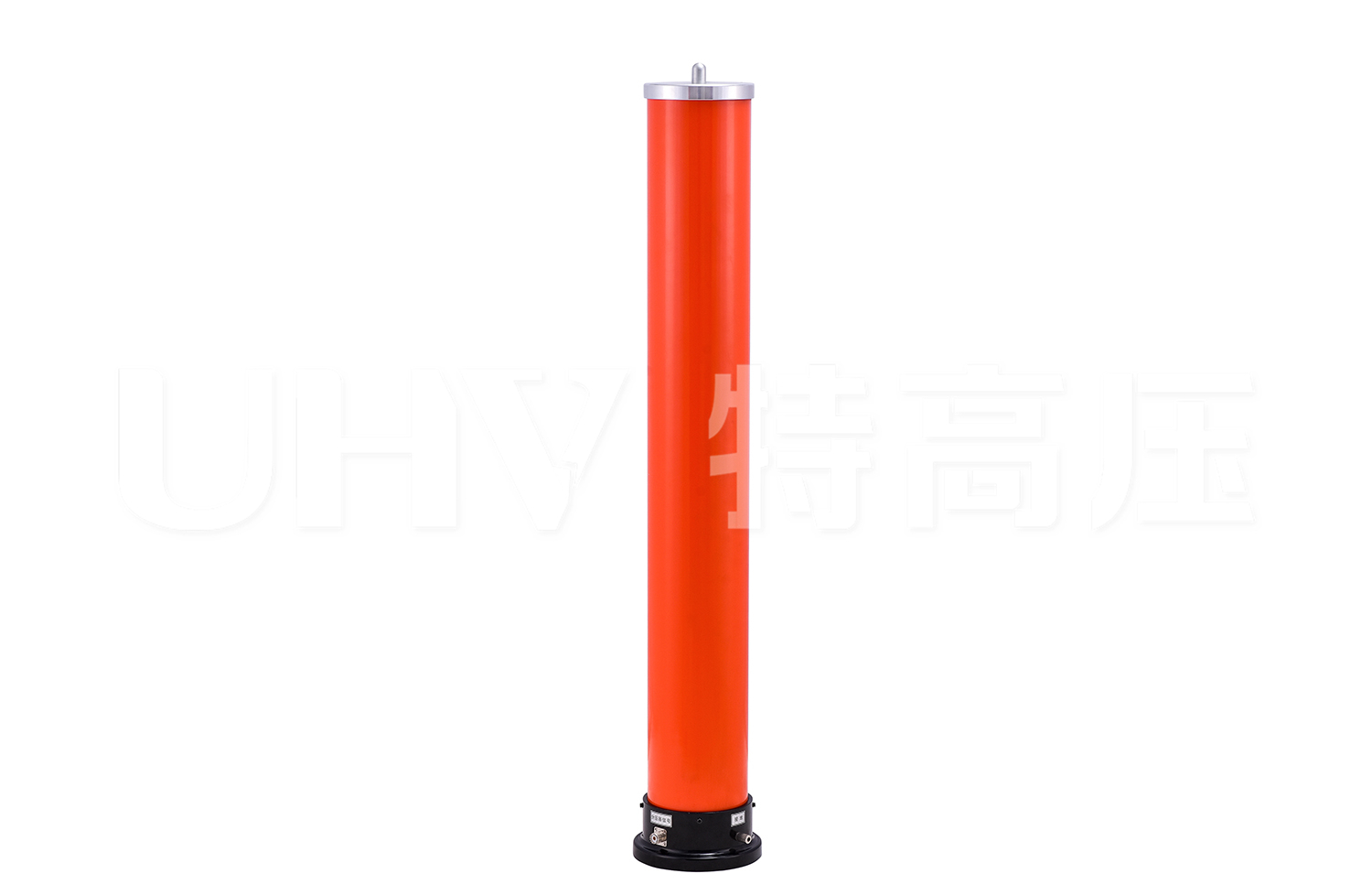

分壓器主要用于HTXZ 變頻串聯諧振交流耐壓裝置系統中。分壓器一方面有高壓采樣的作用，另一方面也可實現與電抗器進行空升，故可歸納為以下特性：

1.高壓測量：分壓器由2個部分組成，分為高壓與低壓部分，兩者成一定比例（系統中稱為分壓比），將高壓端電壓按比例進行降壓采樣輸送至變頻源，從而得到高壓端的實際電壓。

2.空升補償：因其本身有一定電容量，可與電抗器實現諧振，能夠保證系統空升至額定電壓。

產品別稱：串聯諧振分壓器、分壓器

產品參數

技術參數

額定電壓	10-1000kV
高壓電容量	300pF-3000pF
介質損耗	tgσ≤0.5%
分壓比	1000:1、1500:1、3000:1、6000:1（特殊參數時，分壓比可根據實際情況定制）
測量精度	有效值1.5級

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、絕緣性能高，采用美國杜邦材料填充，特殊工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高
2、測值穩定，內部采用進口油浸式電容，其性能穩定，耐壓范圍廣，采樣部分用高精度進口器件，保證測值精準

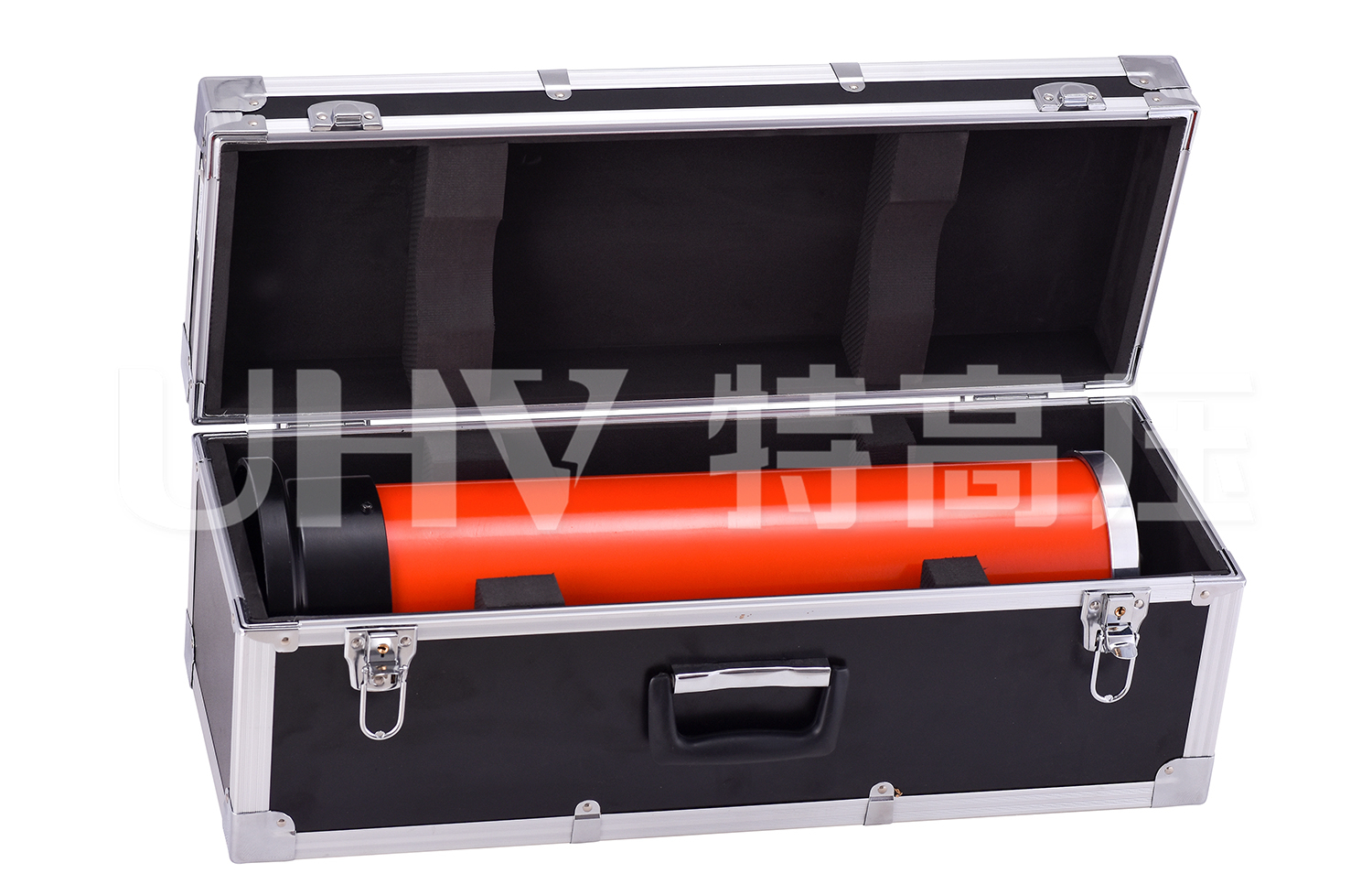

3、攜帶方便，采用便攜式鋁合金包裝箱，內部采用高彈性抗壓造型泡沫固定，保證儀器在運輸及搬運過程中不會產生任何磕碰
