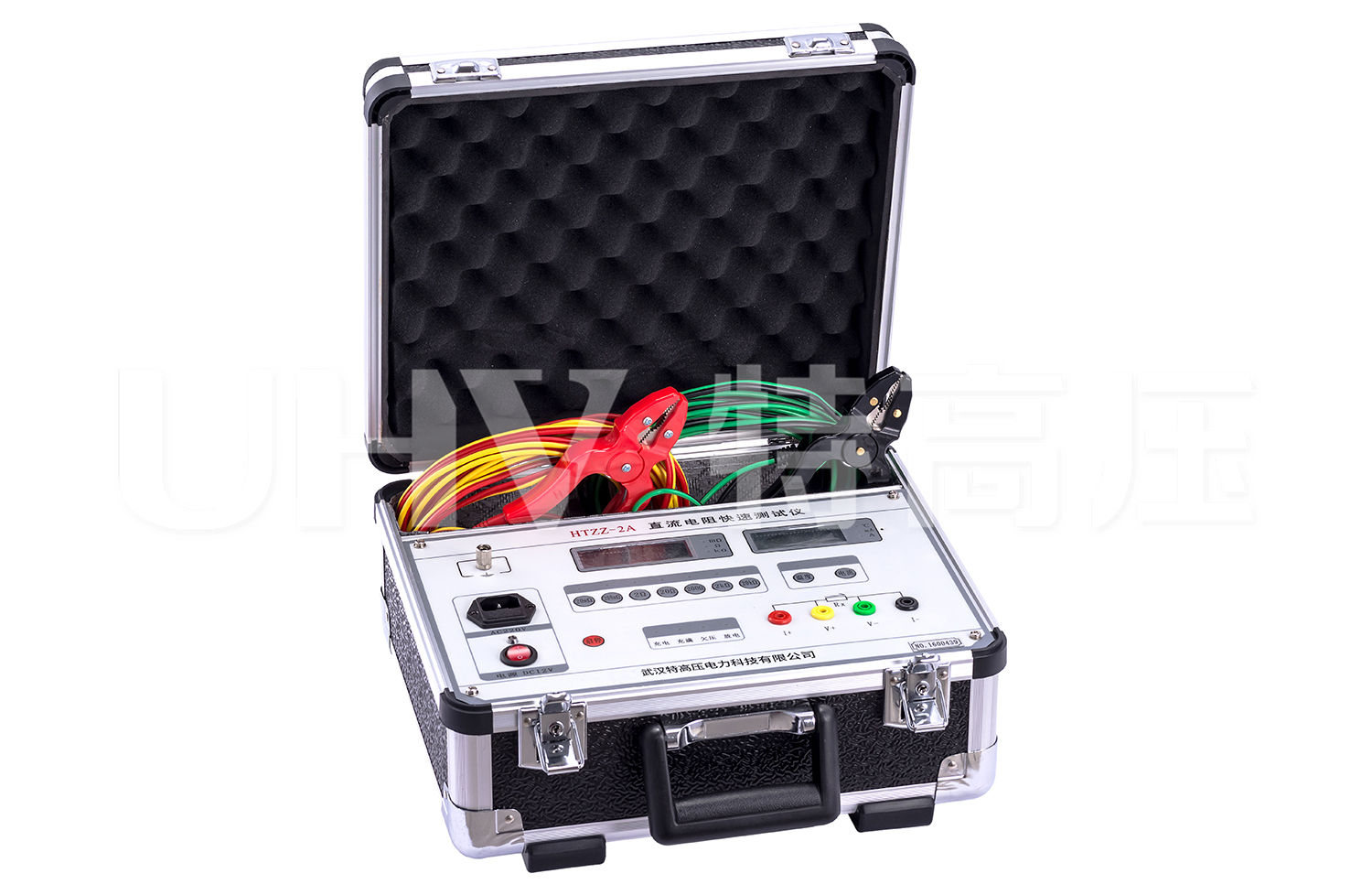

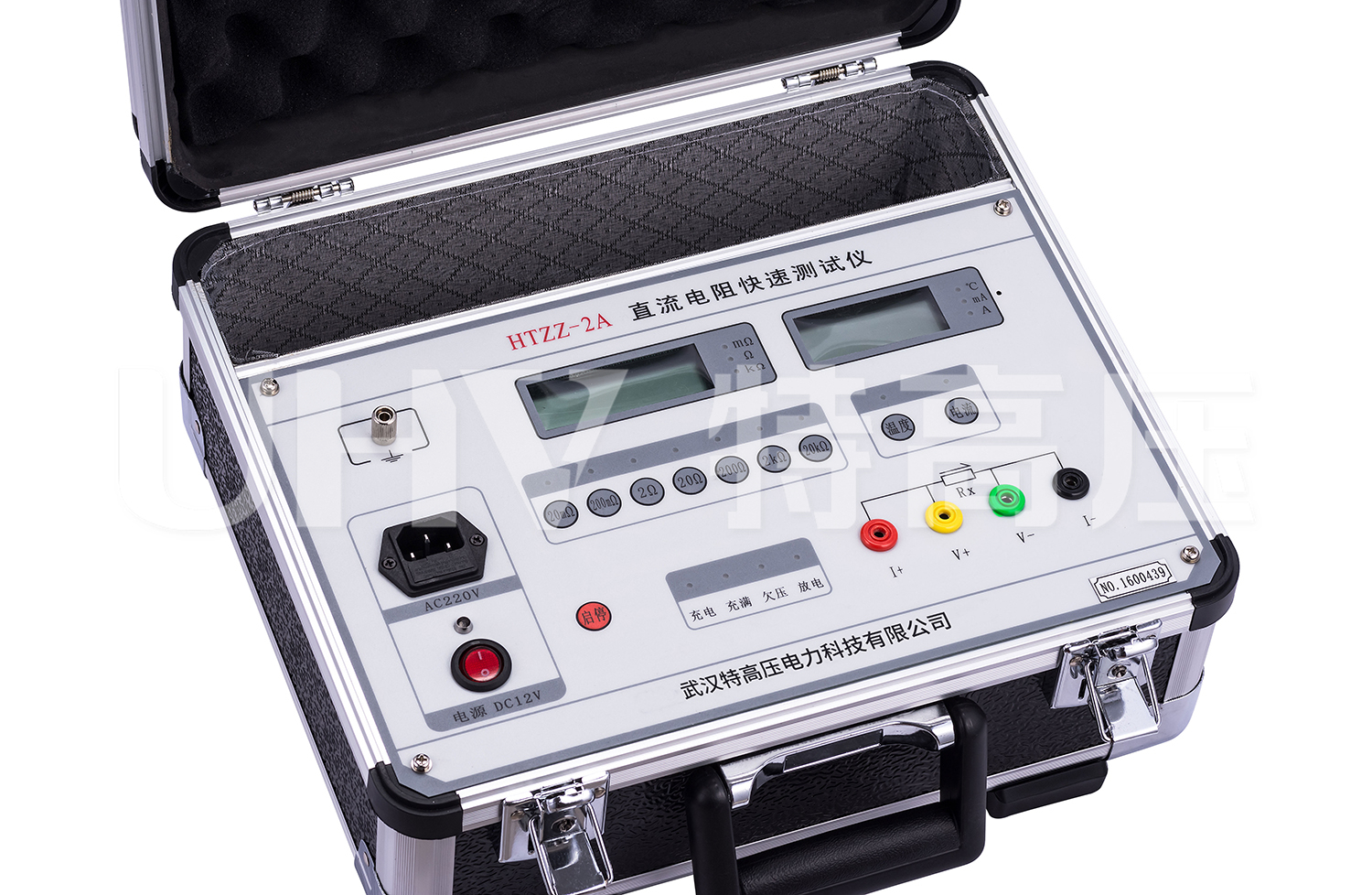

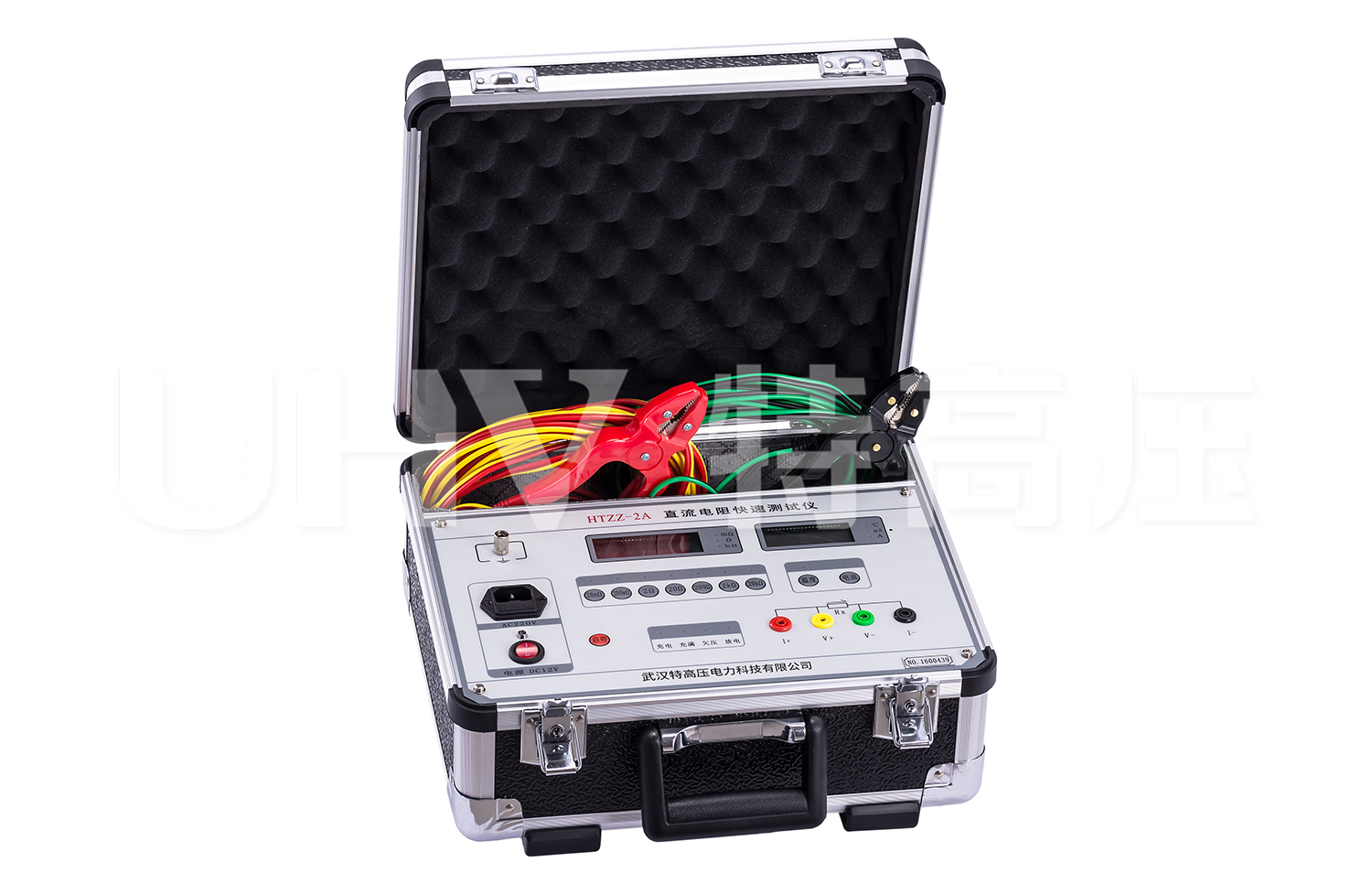

HTZZ-2A 直流電阻快速測試儀(2A)

所屬分類：變壓器測試儀器

產品時間：2022-04-25

簡要描述：適用于變壓器交接、大修項目中繞組的直流電阻測試項目參考標準：DL/T 845.3-2004 產品說明書檢定證書標準及規程產品圖集視頻拍攝中測試速度快：直流低電阻測試儀最大輸出充電電流可達2A 加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度采用進口優質元器件，數據精確穩定注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，不可或缺的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流低電阻測試儀。

直流低電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。直流低電阻測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（14.8V），交直流兩用，便于現場及野外測試。

直流低電阻測試儀符合DL/T 845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。

產品別稱：直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直流低電阻測試儀

產品參數

技術參數

使用條件	環境溫度	0℃～40℃
	相對溫度	≤85%RH
測量范圍	七檔量程	1μΩ～20mΩ
		20mΩ～200mΩ
		0.2Ω～2Ω
		2Ω～20Ω
		20Ω～200Ω
		200Ω～2kΩ
		2kΩ～20kΩ
測量精度	±(0.2%+2d)
最高分辨率	1μΩ
恒流源	2A(1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω)
	200mA(2Ω～20Ω)
	10mA(20Ω～200Ω)
	1mA(200Ω～2kΩ)
	100uA(2kΩ～20kΩ)
工作電壓	直流	12V～16.8V
	交流	220V
功耗	≤15W
外形尺寸	365×330×180mm³
質量	5kg（含測試鉗和測試線）

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、測試速度快：直流低電阻測試儀最大輸出充電電流可達2A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍
2、準確度高：直流低電阻測試儀除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好
3、測量范圍廣：電阻測量范圍為1μΩ～20kΩ，量程廣
4、交直流兩用：直流低電阻測試儀內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便
