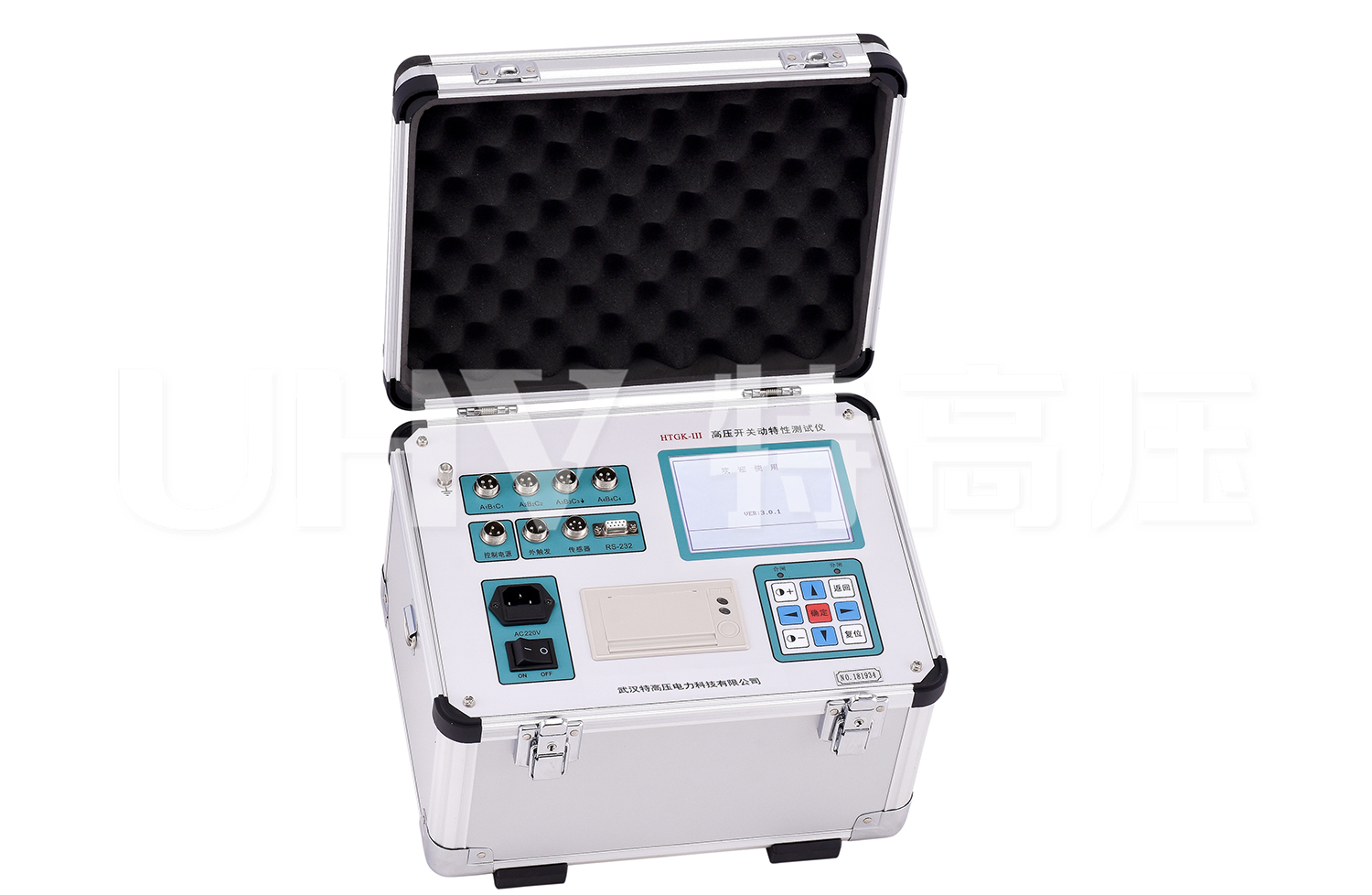

HTGK-III 高壓開關動特性測試儀

所屬分類：斷路器(開關)測試儀器

產品時間：2022-04-25

簡要描述：各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試參考標準：DL/T 846.3-2017 產品說明書檢定證書標準及規程產品圖集操作視頻單片機為核心進行采樣自動完成斷路器的低電壓動作試驗 提供DC30～250V/20A數字可調斷路器動作電源注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

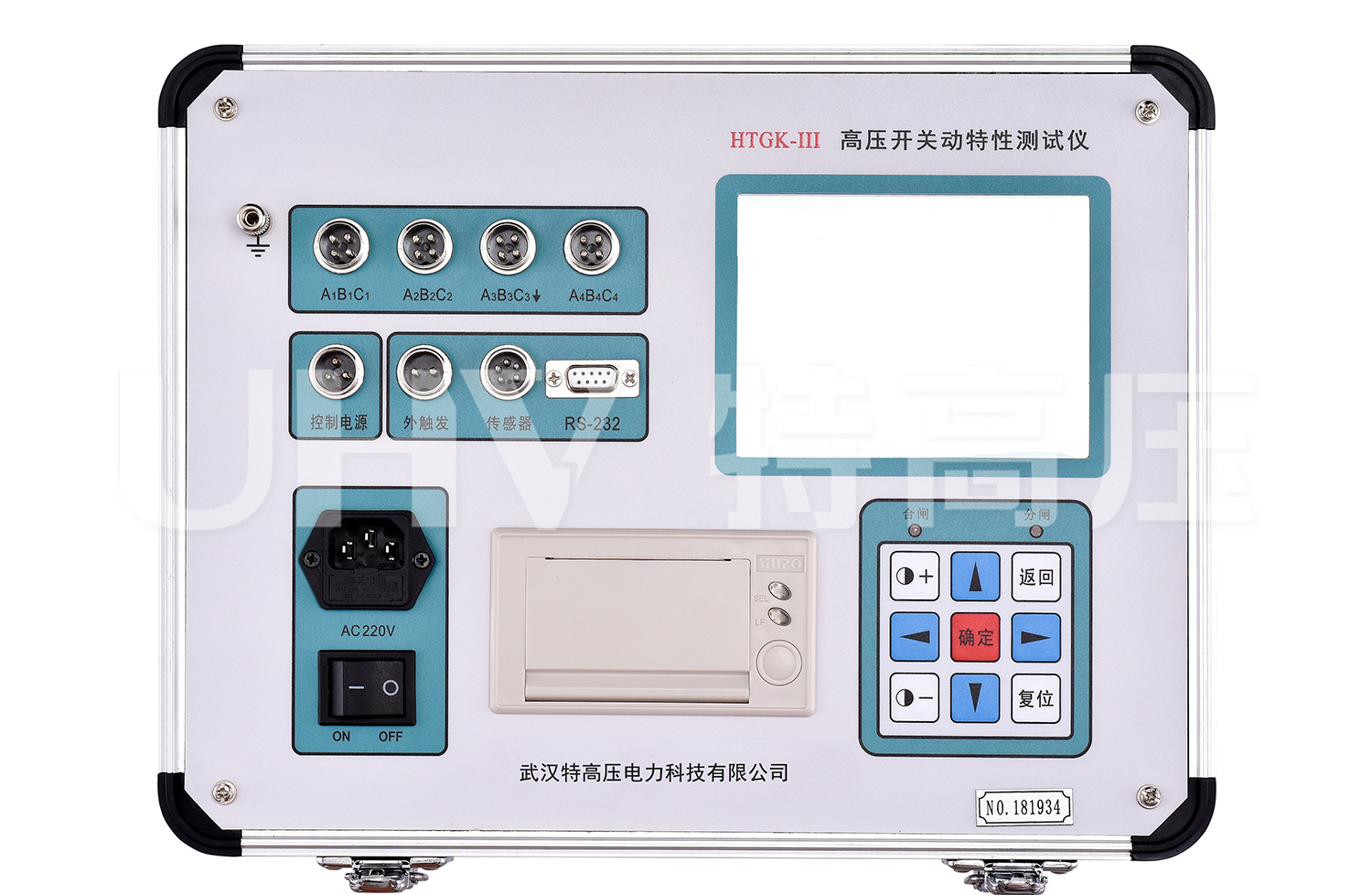

斷路器測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關參數測試儀

產品參數

技術參數

使用環境	輸入電源	220V±10% 50Hz±10%
	大氣壓力	86～106kpa ℃
	溫度	－10～45℃
	濕度	≤80%RH
安全性能	絕緣電阻	＞2MΩ
安全性能	介電強度	電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧
基本參數	時間	量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2% ③同期，±0.1ms
	速度	量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s±1個字 ②2m/s以上，±0.2m/s
	行程	真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm
	電流	量程：20.00A ，分辨率：0.01A
	斷口類型	12路金屬斷口
	輸出電源	DC30～250V數字可調/20A（瞬時工作）

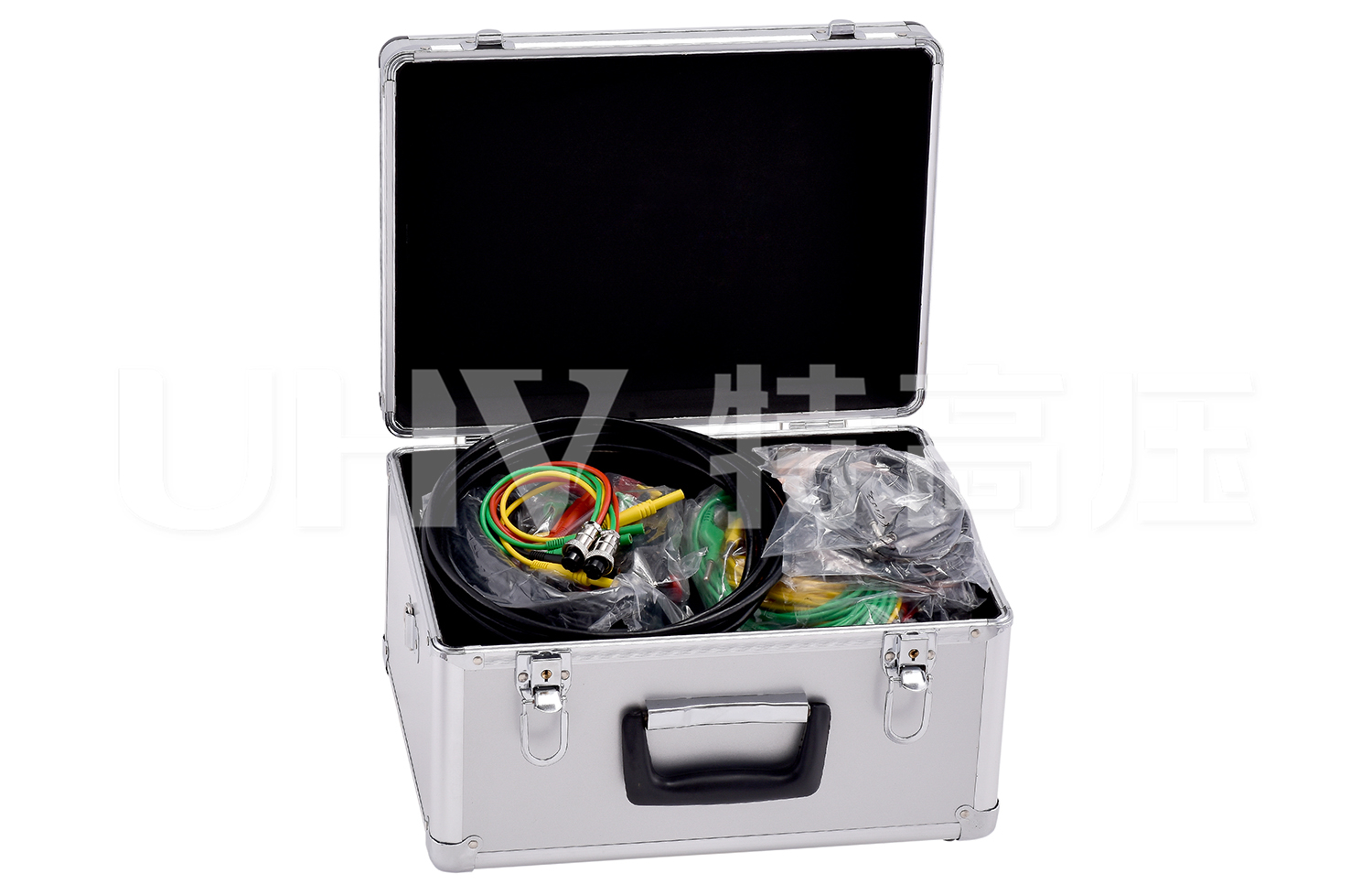

	尺寸及質量	主機：360×290×280mm ; 6kg 附件：370mm×280mm×220mm ; 9kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、時間：12個斷口的固有分、合閘時間，同相同期、相間同期
2、重合閘：斷路器測試儀每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值
3、彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值
4、速度：剛分、剛合速度，最大速度，時間－行程特性曲線
5、行程：總行程，開距，超行程，過沖行程，反彈幅值
6、電流：分、合閘線圈的分、合閘電流值、電流波形圖
7、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值

斷路器測試儀
