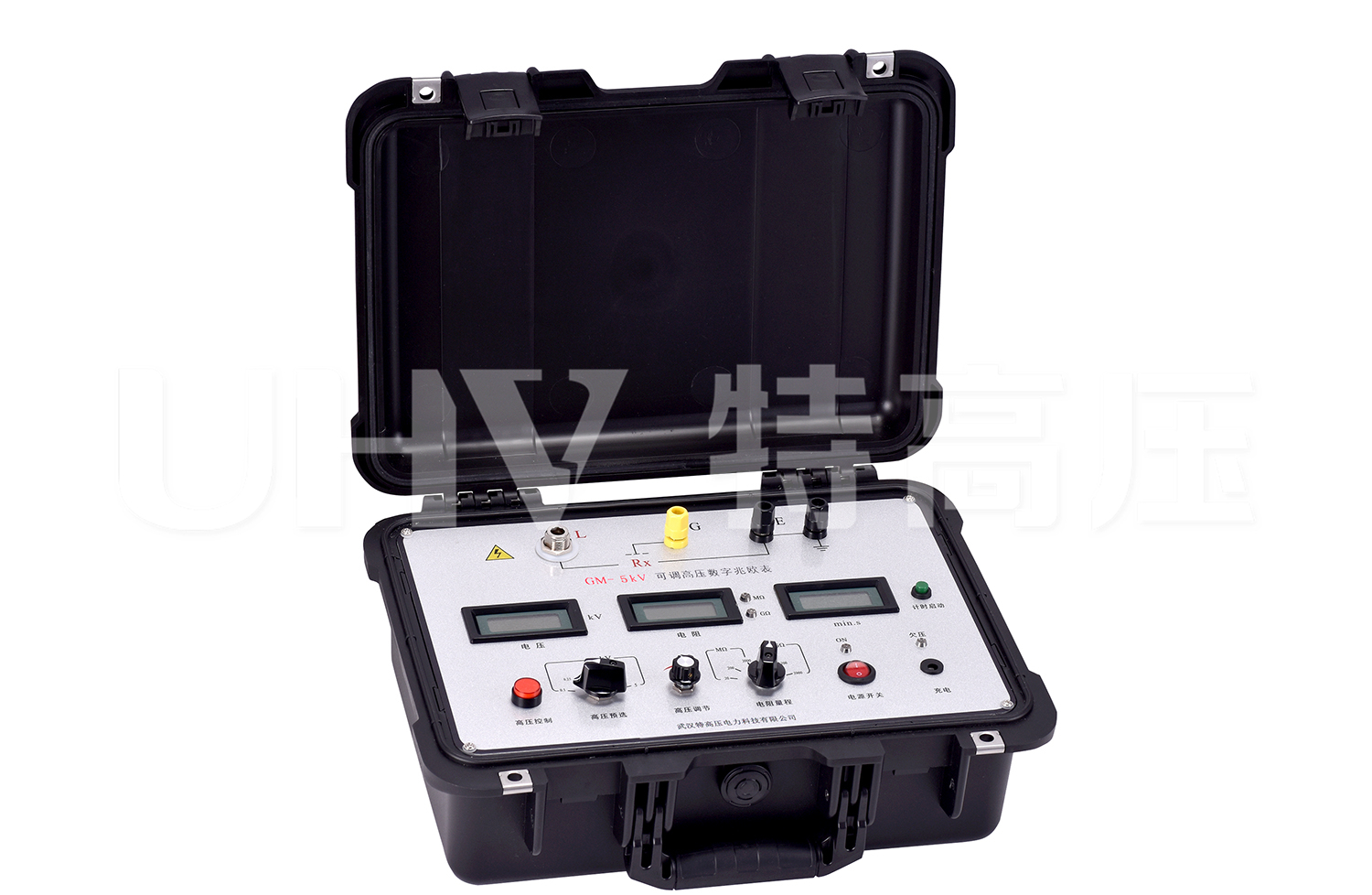

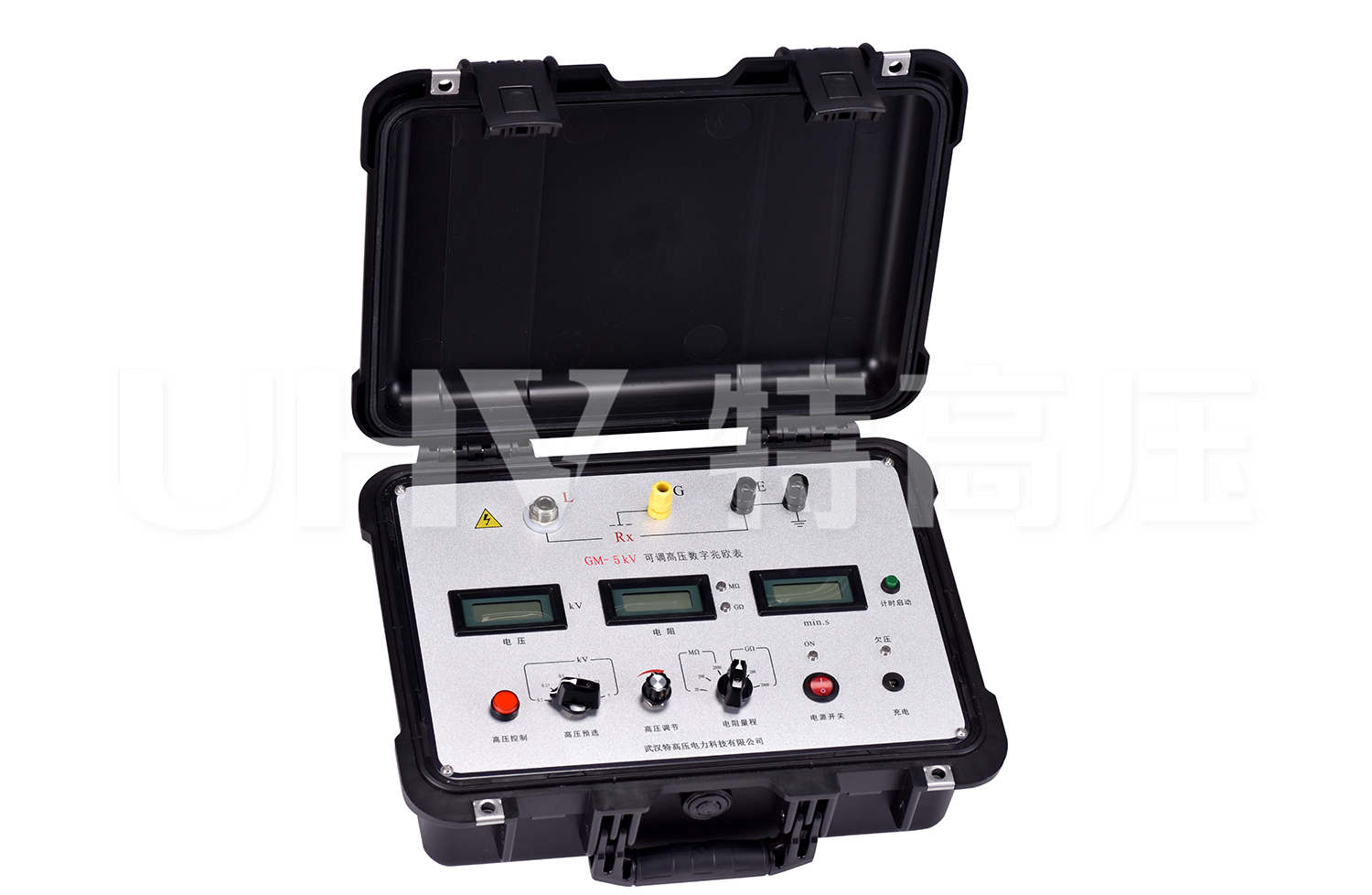

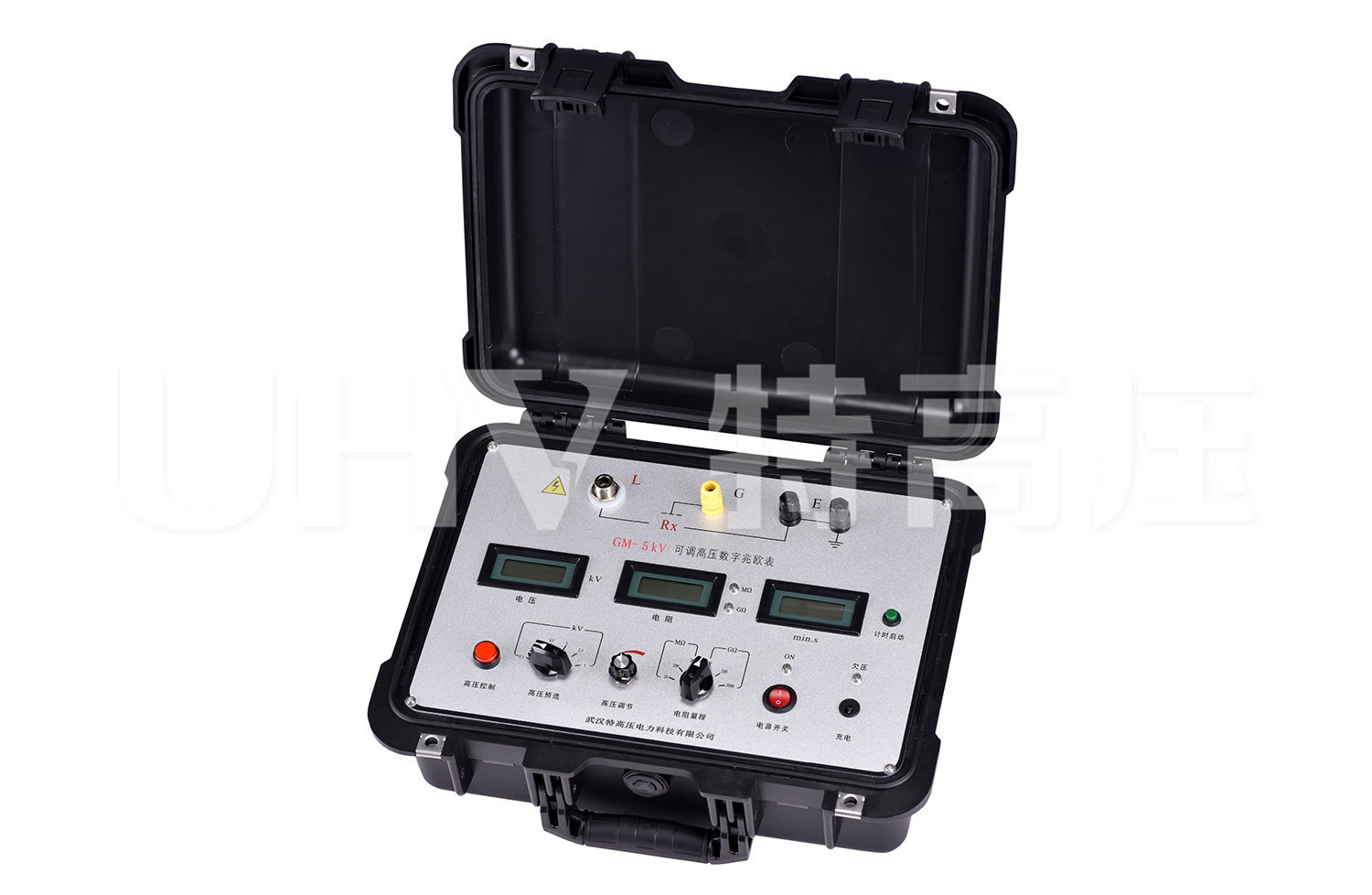

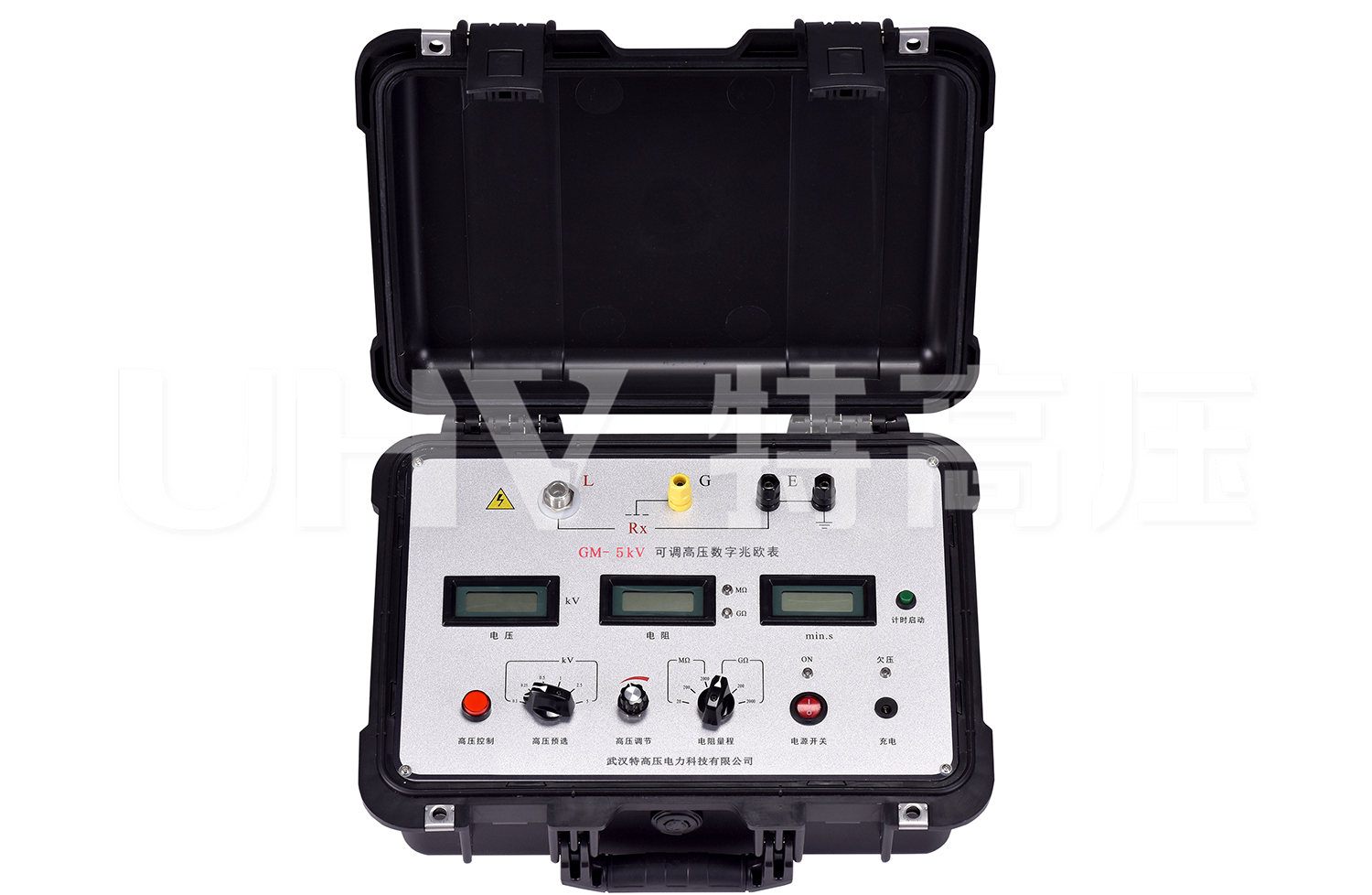

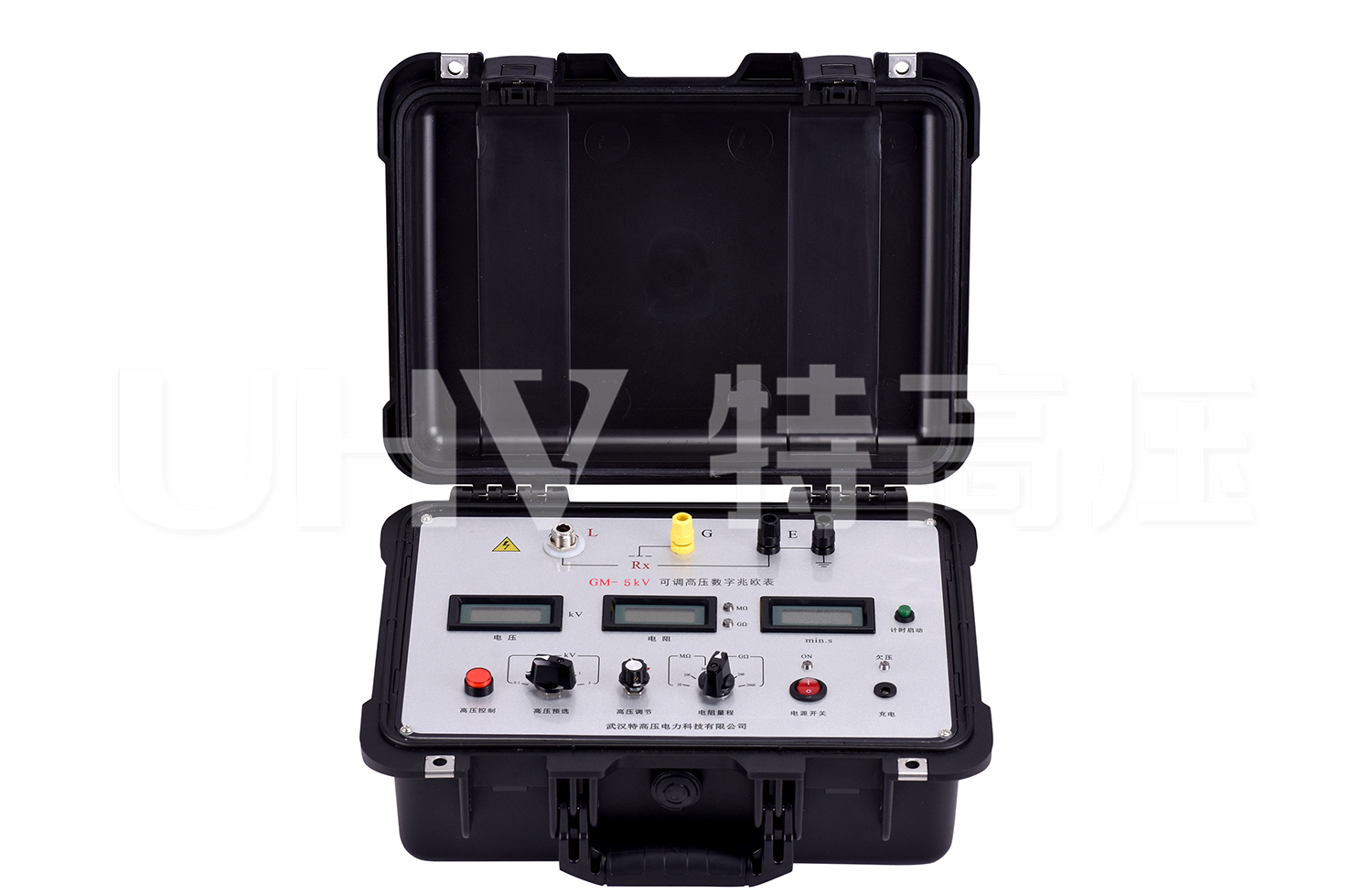

GM-5kV 可調高壓數字兆歐表

所屬分類：接地/絕緣電阻測試系列

產品時間：2022-04-25

簡要描述：適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試參考標準：DL/T 845.1-2004，DL/T 474.1-2018 產品說明書檢定證書標準及規程產品圖集視頻拍攝中測試電壓：0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV 短路電流典型值10mA，適應大容量、大電感的測試關鍵部件全部采用進口元件，保證測量精度準確注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

隨著我國電力工業的快速發展，電器預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。

目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。

本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

產品別稱：數字兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、大功率高壓兆歐表、可調高壓數字兆歐表、指針式兆歐表

產品參數

技術參數

輸出電壓等級	0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV
測試電壓精度	±(5%＋10V)
短路電流	典型值10mA

量程與準確度

量程	電阻測量有效范圍	精度
20MΩ	0.01～19.99MΩ	±(5%+3d)
200MΩ	5.0～199.9MΩ	±(5%+3d)
2000MΩ	50～1999MΩ	±(5%+3d)
20GΩ	0.5～19.99GΩ	±(5%+3d)
200GΩ	5.0～199.9GΩ	±(10%+3d)
2000GΩ	50～1999GΩ	±(20%+10d)

基礎參數

抗電場干擾能力	2mA(50/60Hz)
報時、報警功能	秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警
顯示表	三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間
供電	內附可充電鋰電池，DC15V供電。帶交流（50/60Hz）專用適配器接入口對電池進行充電工作
使用環境	溫度：-20℃～+40℃；相對濕度：20%～90%
體積	315×240×180mm（長×寬×高）
質量	5.5kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數
2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試
3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高
4、高壓輸出范圍寬廣：可選擇0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV，也可從0V平滑調節到需要的電壓
5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數
6、關鍵部件全部采用進口元件，保證測量精度準確
7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶
8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長
