HTCJ-V 雷電沖擊電壓發生器試驗裝置

所屬分類：高壓絕緣耐壓設備

產品時間：2022-04-25

簡要描述：雷電沖擊電壓發生器試驗裝置主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。沖擊電壓發生器一種模仿雷電及操作過電壓等沖擊電壓的電源裝置。主要用于絕緣沖擊耐壓及介質沖擊

聯系我們在線咨詢

詳細說明：

沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。沖擊電壓發生器一種模仿雷電及操作過電壓等沖擊電壓的電源裝置。主要用于絕緣沖擊耐壓及介質沖擊擊穿、放電等試驗中。

適用范圍：變壓器、電抗器、互感器及其它高壓電器、高壓晶閘管閥SVC(HVDC)、電力電纜、各類高壓絕緣子、套管等試品的標準雷電沖擊，雷電截斷波，操作沖擊及用戶要求的非標準沖擊波的各類沖擊電壓試驗。一套設備就可產生多種試驗波形（標準的和非標準的波形，用戶提出來的波形）。適用領域：質檢鑒定計量檢測監督機構，電力設備制造廠，鐵路通信，航空航天和航空航天飛行器,軍工科研單位，大專院校以及氣象等部門的防雷和雷電試驗。

產品別稱：沖擊電壓發生器，雷電沖擊電壓發生器試驗裝置，雷電沖擊電流發生器，電壓發生器試驗裝置

產品參數

控制系統技術參數

充電電壓	整定范圍	0 ~ 100kV
	工作范圍	20 ~ 100kV
	整定偏差	≤ ±1%
	不穩定度	≤ ±1%
	整定分辨	0.1kV
充電時間	整定范圍	30~180s
	整定分辨	1s
	報警時延	2s
加壓次數	整定范圍	1~999
保護設定	過流保護值	可設定
	過壓保護值	可設定
	動態充電保護	可設定
觸發脈沖		大于15kV，上升時間小于100ns，極性可切換
輸出沖擊穩定性		大于99%

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、回路電感小，并采取帶阻濾波措施，在大電容量負載下能產生標準沖擊波，負載能力大。
2、電壓利用系數高，雷電波和操作波分別不低于85%和80%。
3、調波方便，操作簡單，同步性能好，動作可靠。
4、采用恒流充電自動控制技術，自動化程度高，抗干擾能力強。

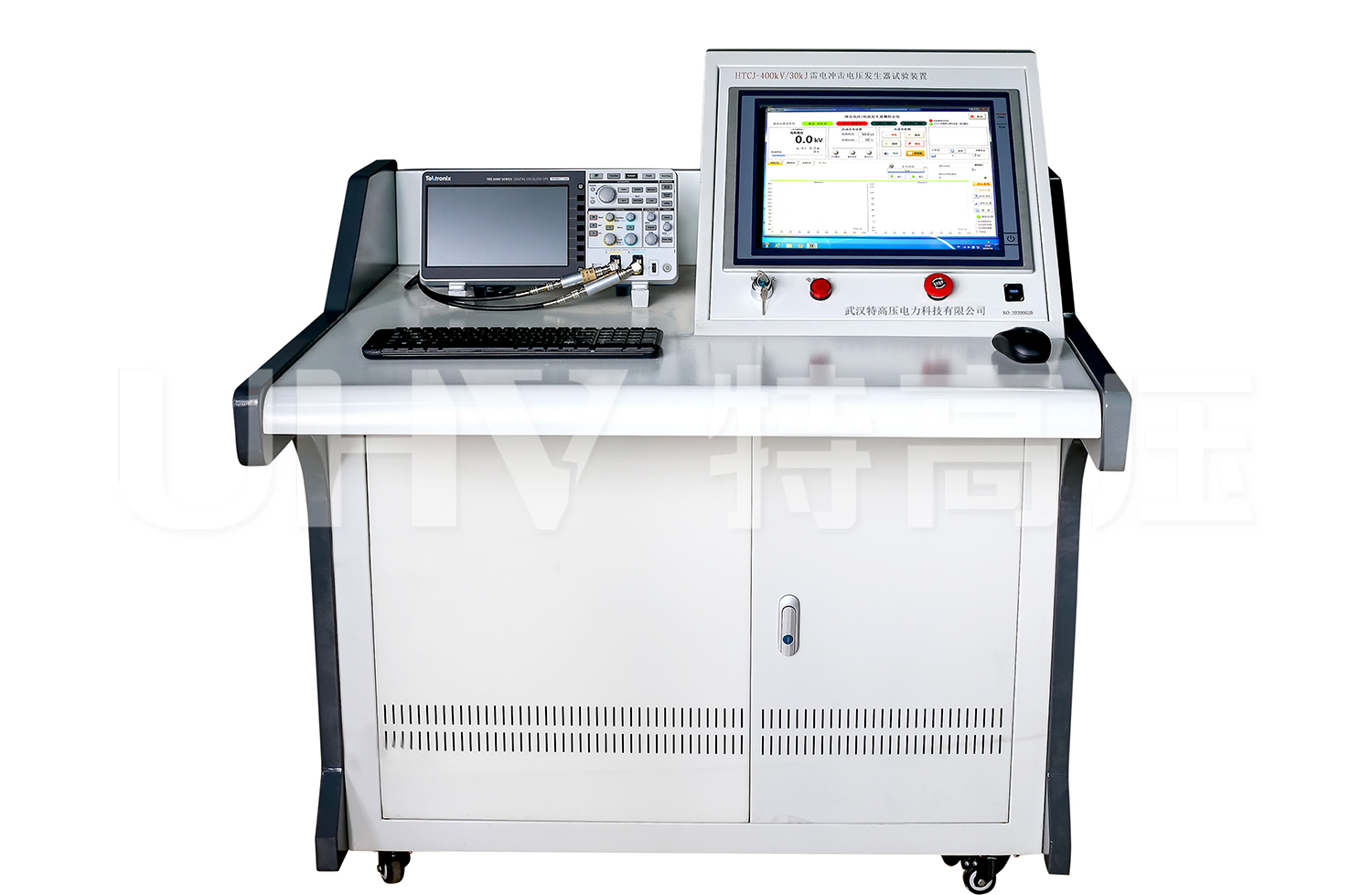

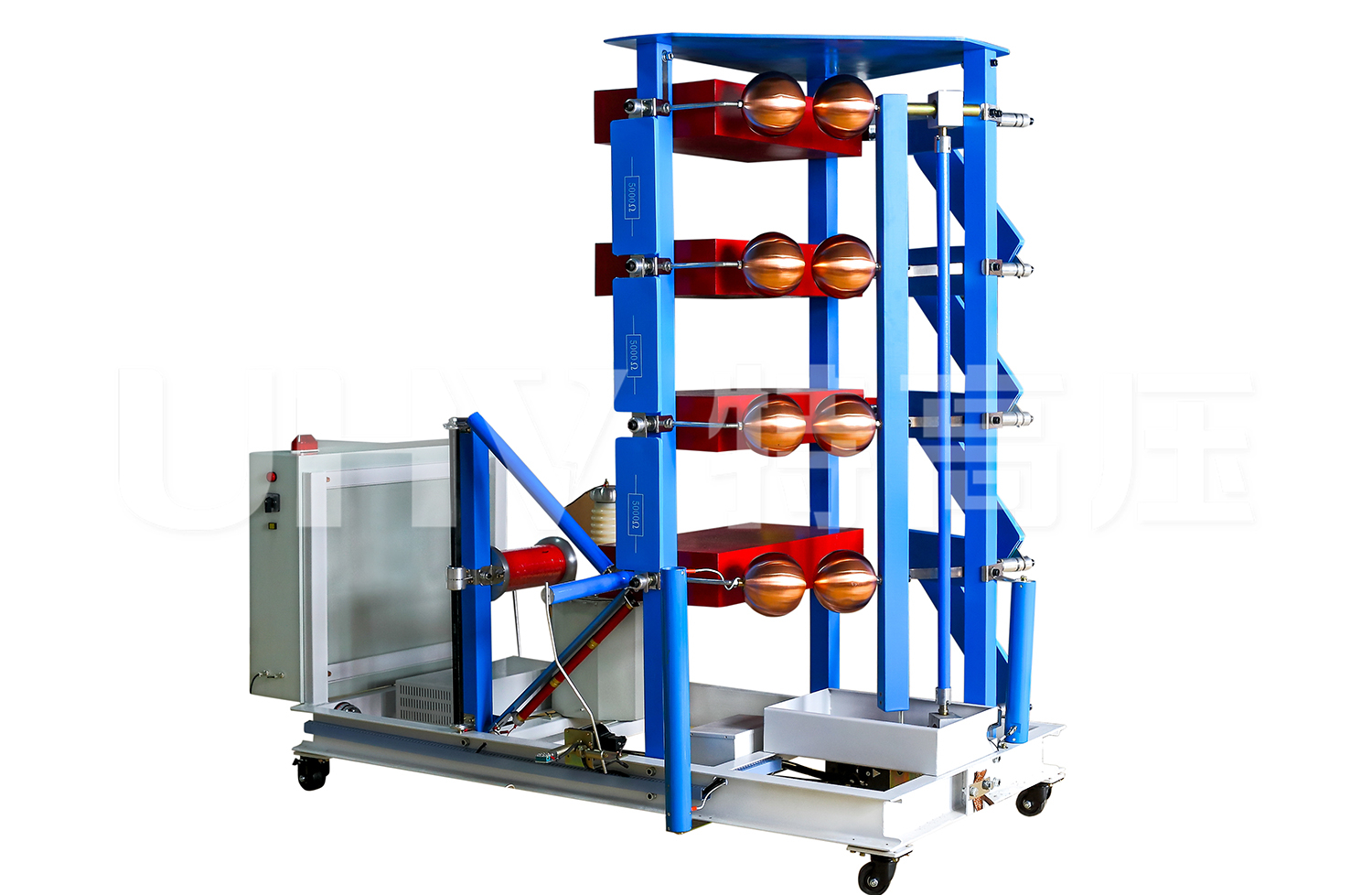

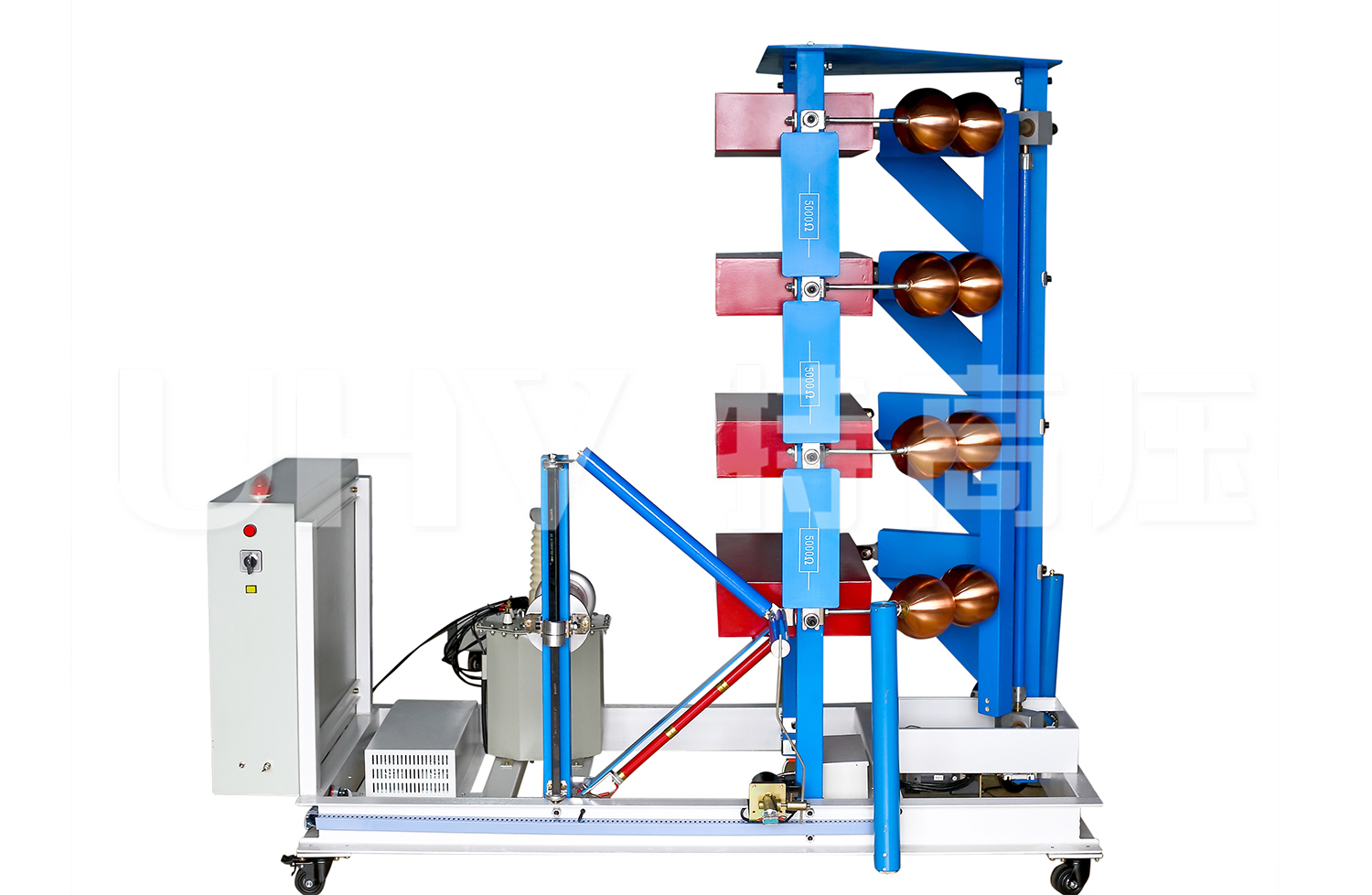

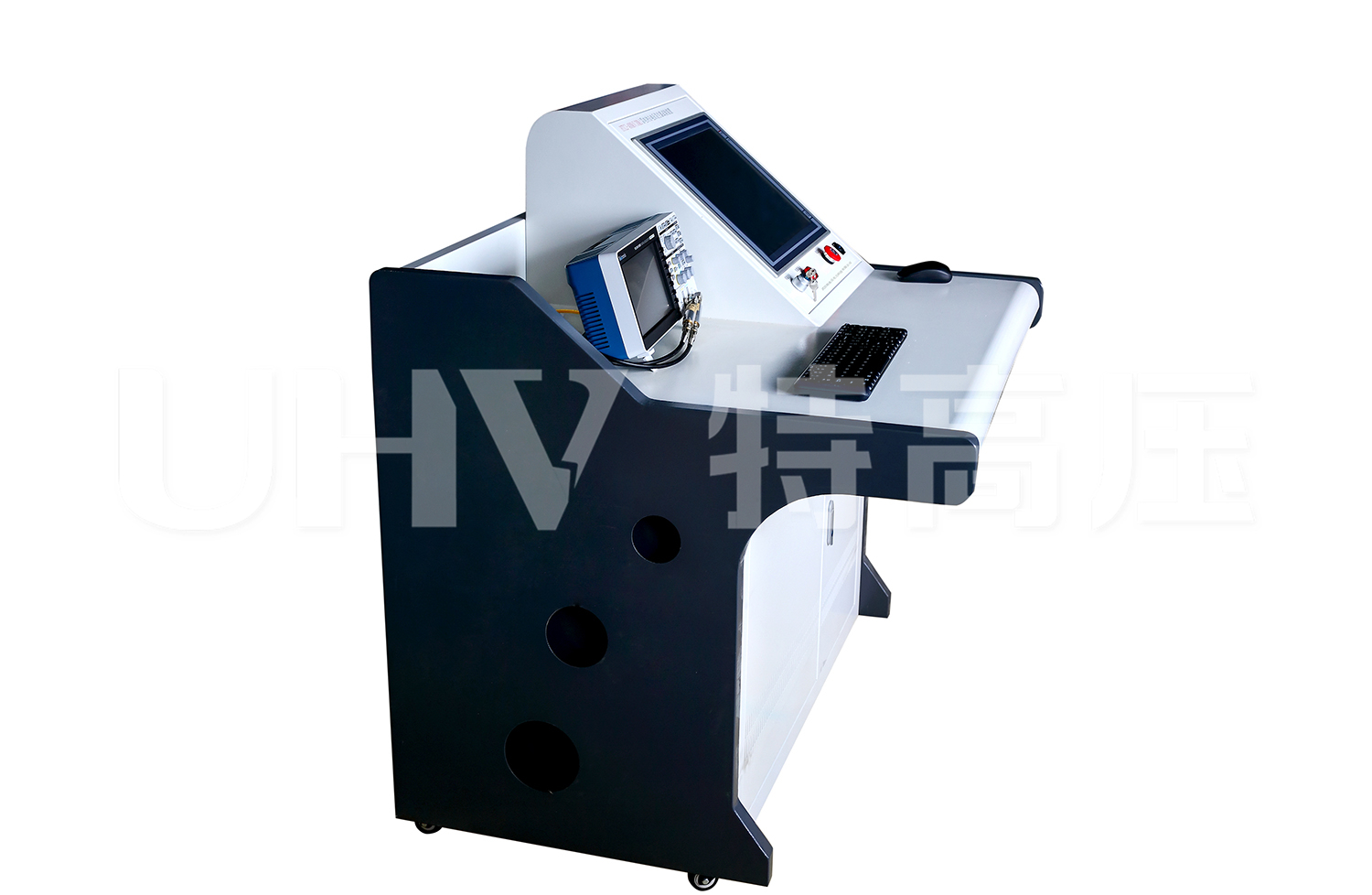

HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖1) HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖2) HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖3) HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖4) HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖5) HTCJ-V 雷電沖擊電壓發生器試驗裝置(圖6)
