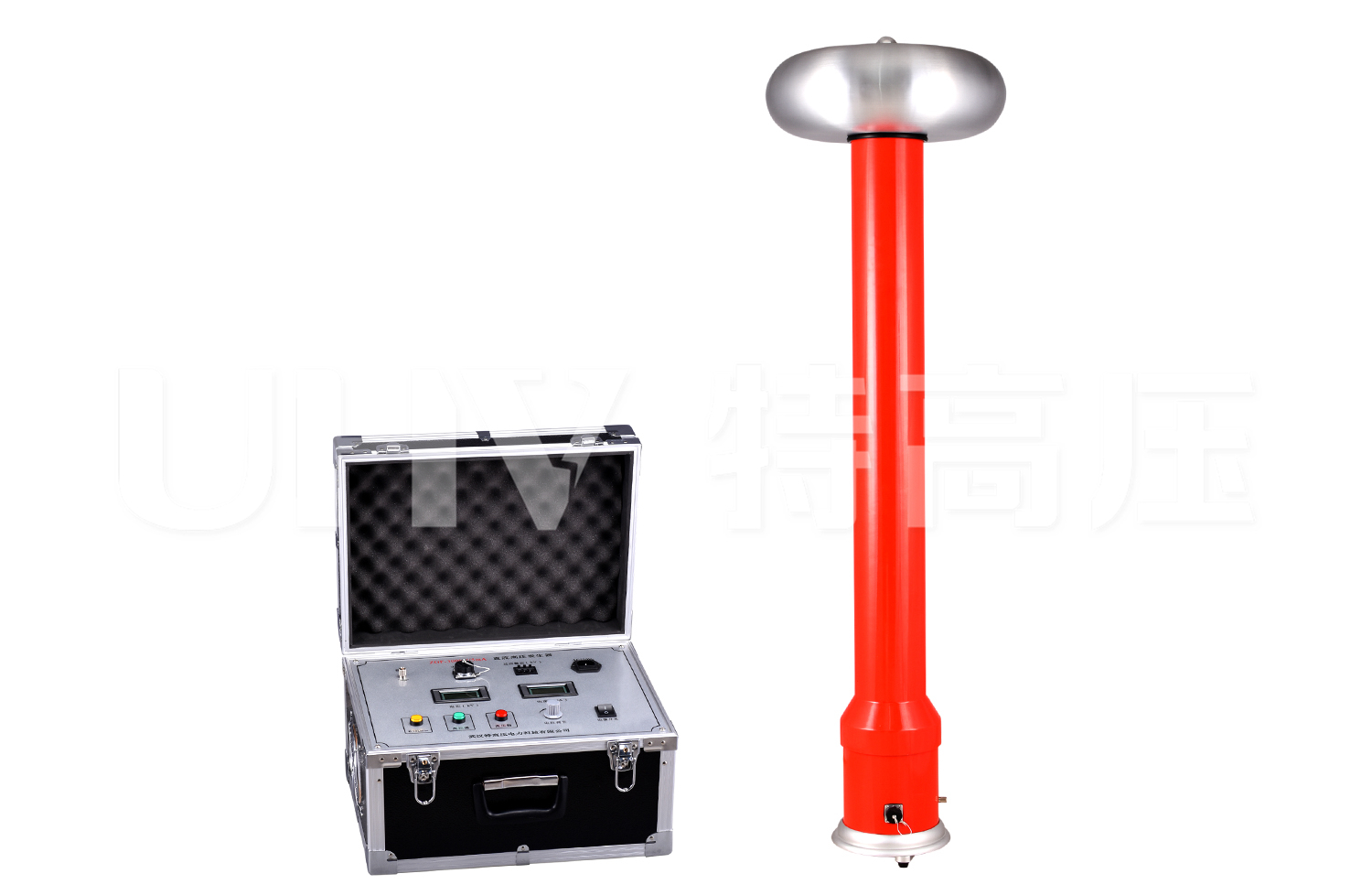

ZGF系列直流高壓發生器

所屬分類：高壓絕緣耐壓設備

產品時間：2022-04-25

簡要描述：直流高壓發生器具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷

詳細說明：

ZGF系列直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、zgf直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器

適用范圍

1、閥式避雷器的電導電流試驗。
2、電力變壓器的直流耐壓試驗及泄漏電流測量。
3、高壓電纜（35～500kV及以下）的直流耐壓試驗及泄漏電流測量。
4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。

產品參數

技術參數

規格參數	200/2	200/3	200/5	300/2	300/3	300/5
額定電壓（kV）	200	200	200	300	300	300
額定電流（mA）	2	3	5	2	3	5
額定功率（W）	400	600	1000	600	900	1500
控制箱質量	5.5	6.0	6.5	6.5	6.5	7.5
倍壓筒質量	10.3	10.3	10.3	11.5	11.5	11.5
倍壓筒高度	970	970	970	1250	1250	1250
電壓精度	±(1.0%讀數＋2 個字)
電流精度	±(1.0%讀數＋2 個字)
紋波系數	≤0.5%
電壓穩定度	電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓 10%使用 10 分鐘
	最大充電電流為 1.25 倍額定電流
電源	單相交流 50Hz 220V±10%
工作方式	間斷使用：額定負載 30 分鐘
	1.1 倍額定電壓使用：10 分鐘
工作環境	溫度：-10℃～+40℃
	相對濕度：室溫為 25℃時不大于 85%（無凝露）
	海拔高度：1500 米以下
帶電容負荷能力	被試品電容量無限制
	可用 1.5 倍的額定電流充電

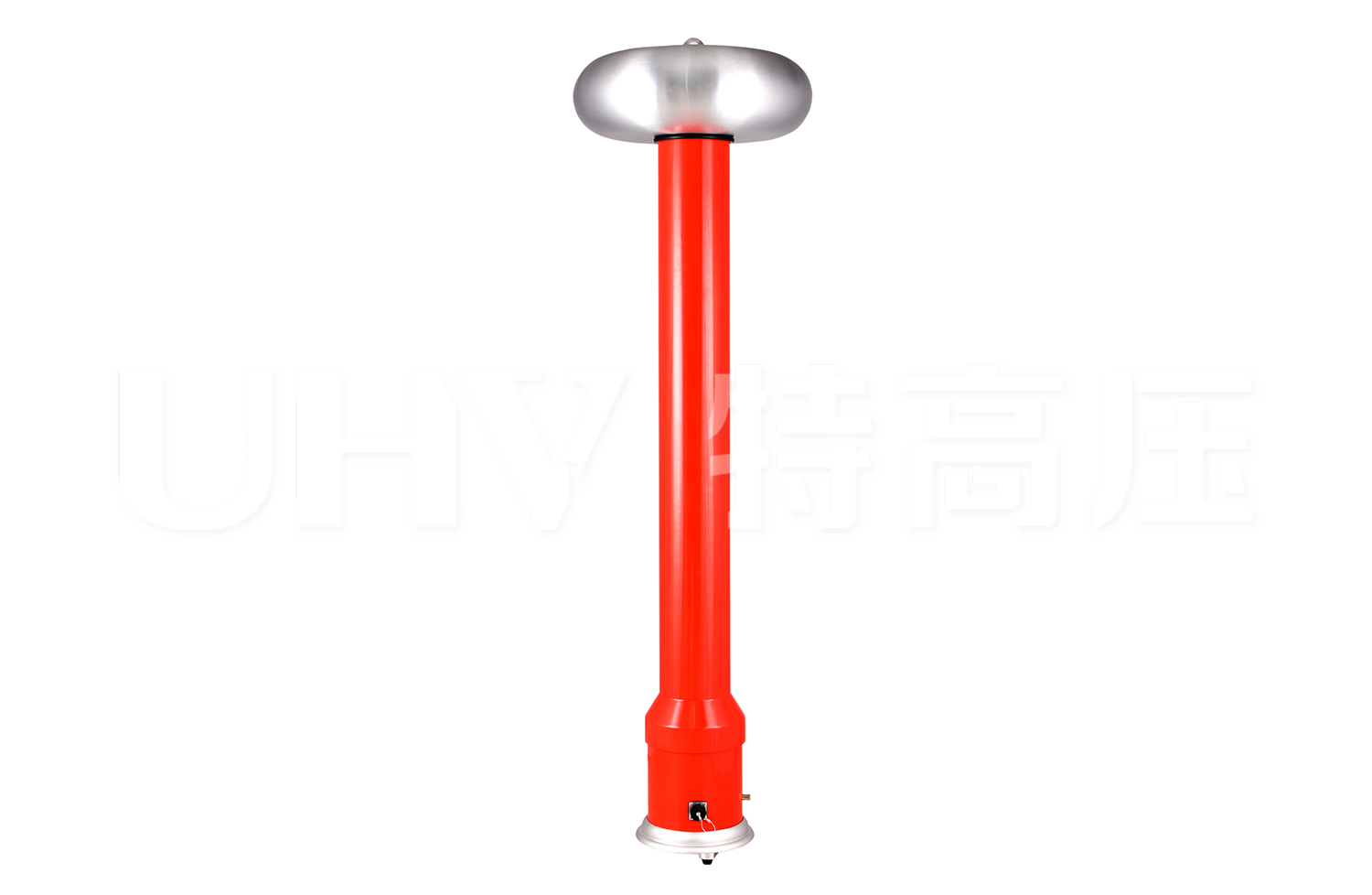

結構特點	電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮

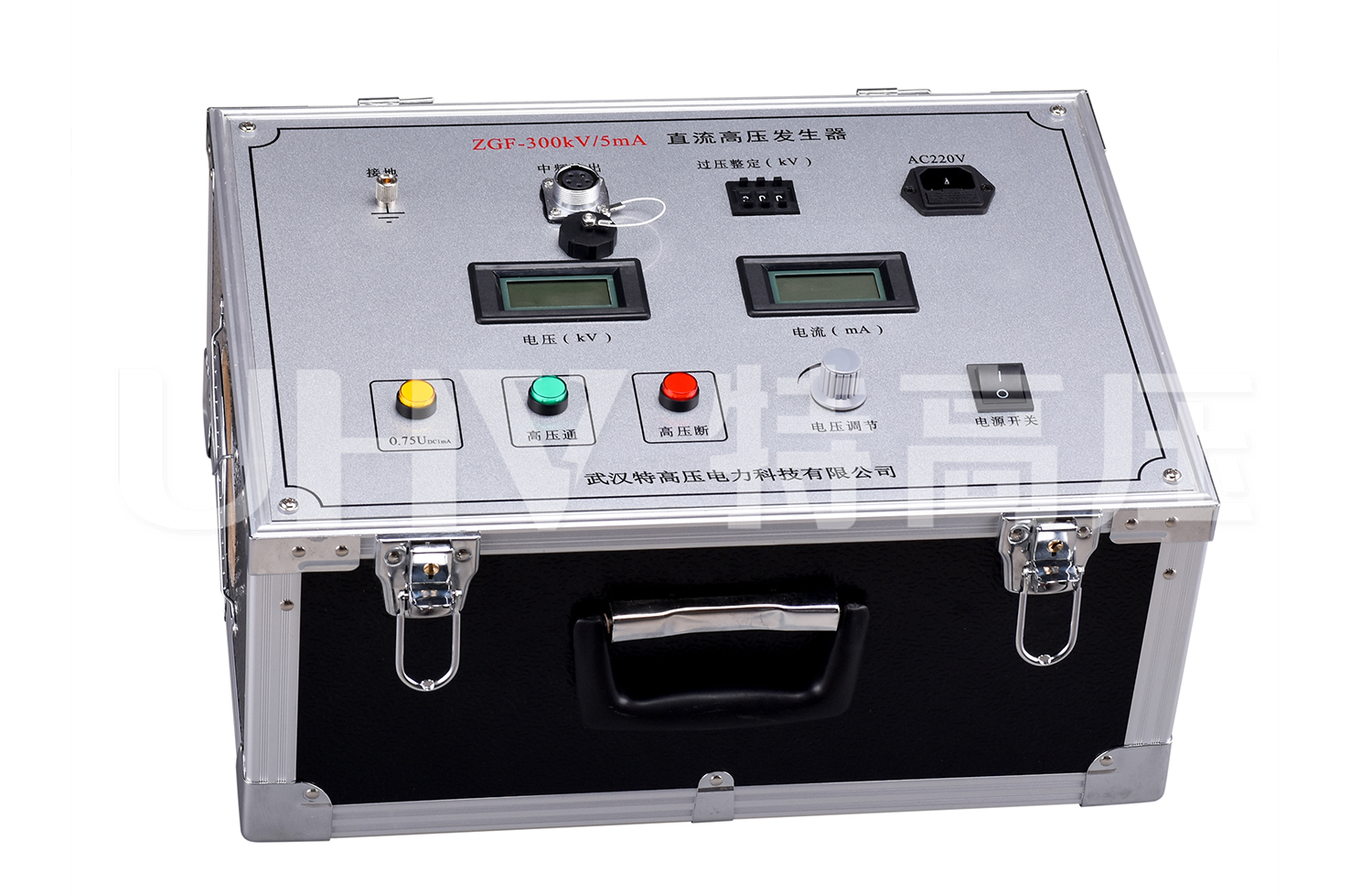

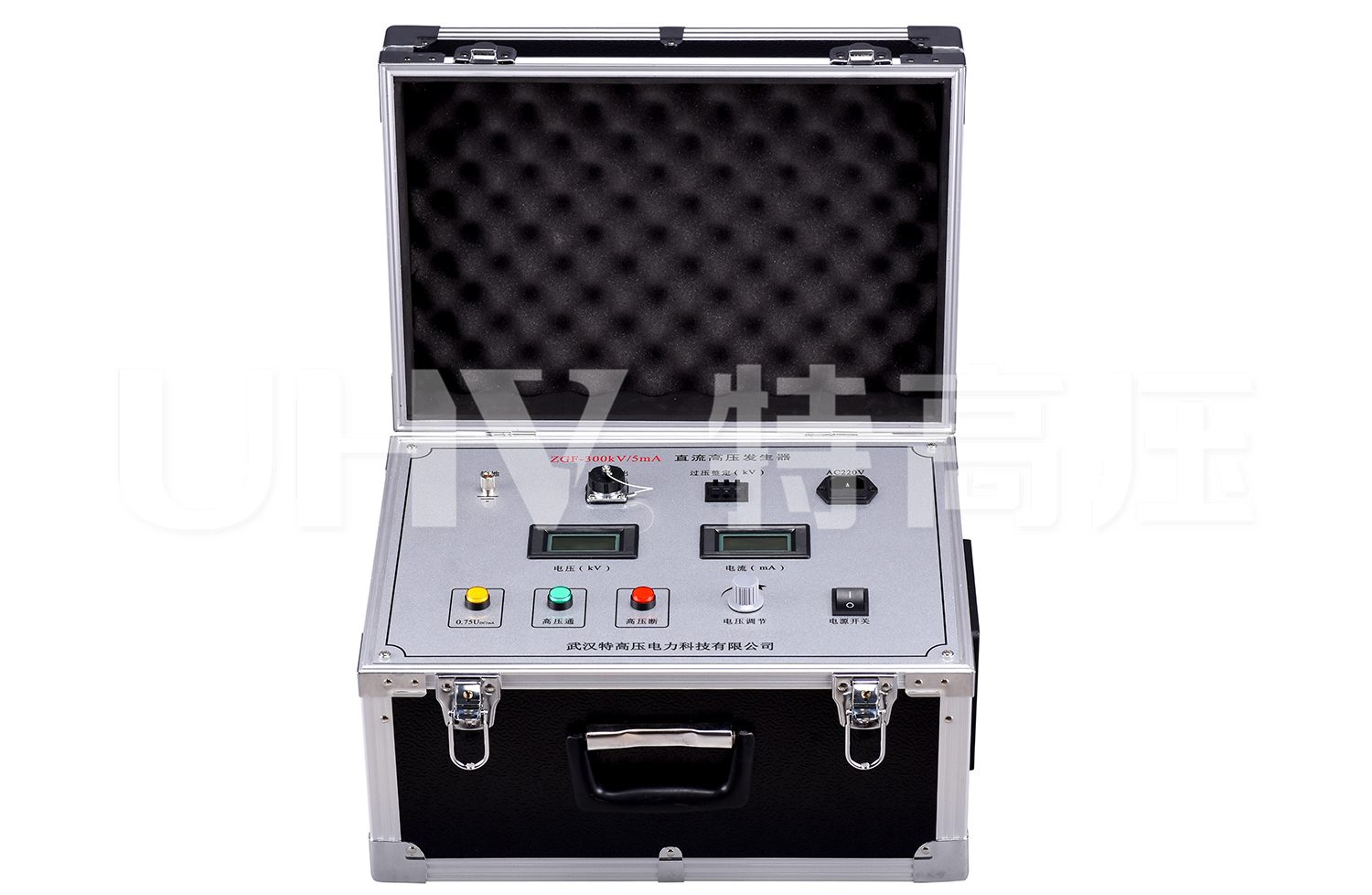

操作箱特點	高精度 0.75UDC1mA單觸按鈕（精度≤1.0%），適合氧化鋅避雷器試驗
	過壓保護采用數字撥碼開關，一目了然
	便攜式機箱，現場更方便

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

選型參考

選型參考 – 氧化鋅避雷器直流參考電壓和泄漏電流試驗

避雷器額定電壓 kV	10	35	66	110	220
直流參考電壓 kV	28	90	135	168	314
設備選型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 200 / 2	ZGF - 400 / 3

選型參考 – 根據變電站電壓等級選擇

變電站電壓等級 kV	10	35	66	110	220	330
最高試驗電壓 kV	47	105	135	192	305	大于400
設備選型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 200 / 2	ZGF - 400 / 3	ZGF - 800 / 10

選型參考 – 根據承修承試資質級別選擇

承修承試級別	5 級	4 級	3 級	2 級	1 級
最高試驗電壓 kV	28	90	168	305	大于400
設備選型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 400 / 3	ZGF - 800 / 10

選型參考 – 紙絕緣電纜直流耐壓和泄漏電流試驗試驗

電纜額定電壓 Uo / U kV	3.6 / 6	6 / 6	6 / 10	8.7 / 10	21 / 35	26 / 35
直流試驗電壓 kV	17	30	40	47	105	130
設備選型 kV / mA	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 120 / 3	ZGF - 200 / 5

選型參考 – 橡塑絕緣電纜直流耐壓和泄漏電流試驗試驗

電纜額定電壓 Uo / U kV	6 / 10	8.7 / 10	21 / 35	26 / 35	48 / 66	64 / 110	127 / 220
直流試驗電壓 kV	26	37	63	78	144	192	305
設備選型 kV / mA	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 120 / 5	ZGF - 120 / 5	ZGF - 200 / 5	ZGF - 200 / 10	ZGF - 400 / 5

選型參考 – 自容式充油電纜主絕緣直流耐壓和泄漏電流試驗試驗

電纜額定電壓 Uo / U kV	48 / 66	64 / 110	127 / 220	190 / 330	290 / 500
直流試驗電壓 kV	175	275	475	585	775
設備選型 kV / mA	ZGF - 200 / 3	ZGF - 300 / 3	ZGF - 500 / 5	ZGF - 600 / 5	ZGF - 800 / 10
